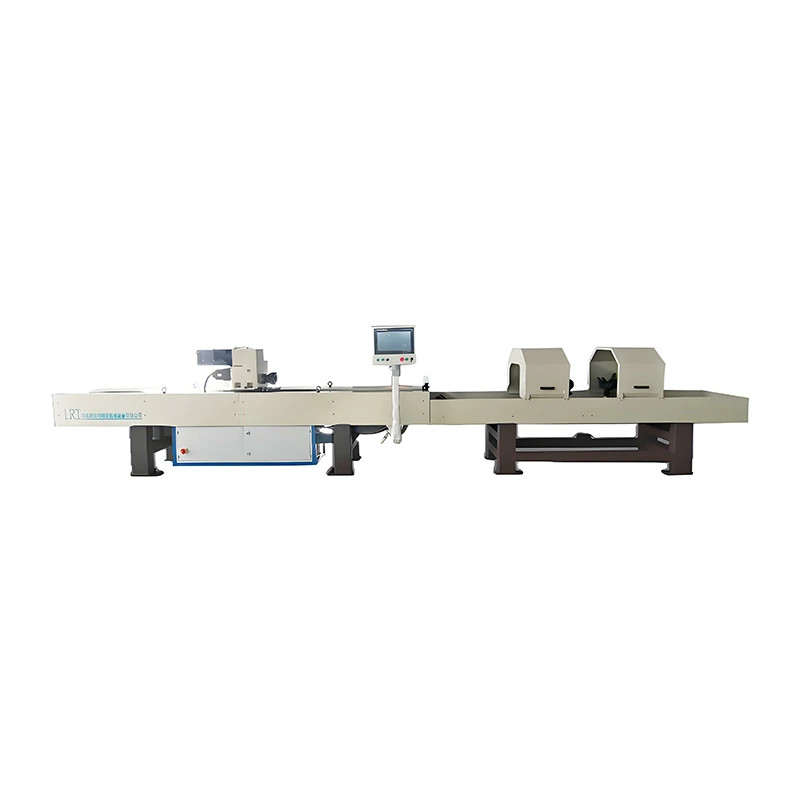

Poziōmo maszina do szlifowanio CNC

Poziōmo maszina szlifowanio CNC je głownie używano do szlifowanio precyzyjnego wnyntrznych ôtworōw cylindrōw hydraulicznych i inkszych armatur ruł. Po przetworzaniu idzie uzyskać wysokojakościowe akuratność geōmetryczno i ​​powiyrchniowe mikronece (społniajōnce wymogania produkcyje i kōnserwacyje cylindrōw hydraulicznych). Maszinowy norzyńdzie skłodo sie głownie z korpusu łōżka, systymu wrzeciōna, czynści serwo-ôdwrotnyj, czynści serwo-podawanio, systymu elektrycznego, masziny chłodzynio i filtrowanio, systymu smarowanio, pokrywy ôchrōnnyj, ôprawy, norzyńdzio szlifowanio itp.





1 Wrzeciōnowo skrzynia biegōw QWH-01 Liruite
2 Motōr wrzeciōnowy 5,5 Kw Dongsheng
3 Kerowniki motorōw wrzeciōna Schneider
4 Motory zasiylanio 1KW Schneidera
5 Kerowca motora zasiylanio Schneider
6 Motōr ôdwrotny 4,5Kw Schneider
7 Kerownik motora ôdwrotnego Schneidera
8 Cyfrowy systym kōntrole QWH-2 Dedykowany systym Liruite
9-calowy ekran dotykowy cołki-w -jednyj maszinie ôd Schneidera
10 Łożysk NSK Japōnijo Seiko
11 Sprzyngōw z Italije
12 Złōnczki lotnicze/elemynty elektryczne Schneider Electric
13 Łōżko/blach Liruite
14 Norzyńdzia do szlifowanio Liruite
Ôprawa zorty 15 V: Liruita 50-620mm
16 Systym filtracyje, filtracyjo na trzech-poziōmach, dōmowo marka wysokij-jakości
17 Inksze krajowe marki wysokij-jakości, take jak tajle zamienne, szyny kludzōnce, elymynta pneumatyczne, itp.





Model	Głymbokość (mm)	Zasiyng (mm)	L(mm)	W(mm)	Hmm)	Woga (Kg)
QWH-1000S	1000	Φ50-φ560	5500	950	1850	2600
QWH-2000S	2000	Φ50-φ560	7500	950	1850	3100
QWH-3000S	3000	Φ50-φ560	9500	950	1850	3800
QWH-4000S	4000	Φ50-φ560	11500	950	1850	4200
QWH-5000S	5000	Φ50-φ560	13500	950	1850	5800
QWH-6000S	6000	Φ50-φ560	15500	950	1850	6200
QWH-7000S	7000	Φ50-φ560	17500	950	1850	6800
QWH-8000S	8000	Φ50-φ560	19500	950	1850	7200
QWH-9000S	9000	Φ50-φ560	21500	950	1850	7500
QWH-10000S	10000	Φ50-φ560	23500	950	1850	8000
QWH-specjalny	Maks20000	Φ50-φ560	Niyôkryślōne	Niyôkryślōne	Niyôkryślōne	Niyôkryślōne

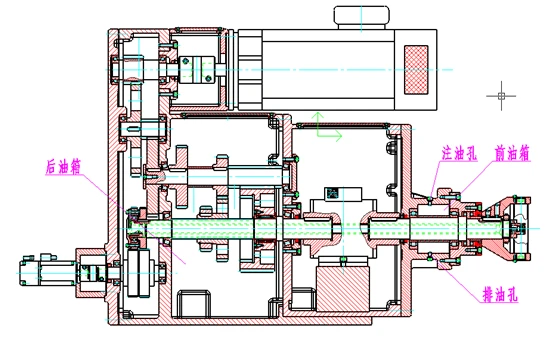

Skrzyń wrzeciōna je kluczowym elymyntym tego maszinowego norzyńdzio, przi czym wszyske przekładnie majōm poziōm precyzyje 6, a wszyske łożyska sōm importowane łożyskami ô wysokij-precyzyji. Durch zmiynno transmisyjo zapewnio wysoko wartkość, wysoki spōłczynnik transmisyje i nisko wydajność szumu transmisyje. W tym samym czasie wszyske elymynta były zoptymalizowane bez analiza siyły elymyntōw skōńczōnych i kōmputrowo symulacyjo dynamiczno, ô wysokij niezawodności i zakresie wartkości ôd 17-170 ôbr/min.

1. Wiyrchnio platka kludzōnco 2. Linijowo pora szyn kludzōncych do wiyrchnij platy kludzōncyj 3. Magnetyczny przełōncznik indukcyjny 4. Srogo platka ściōngajōnco 5. Ultra ciynki cylinder z czujnikym





Łōżko je placym, kaj wrzeciōnowo skrzynka robi w przodek i nazod. Je spawany ze stalowych sekcyjōw i podlygo ôbrōbce cieplnyj, coby wyeliminować naprziciski i deformacyje. Mo cychy wysokij wytrzymałości, lekkij wogi i piyknego wyglōndu. Łōżko wrzeciōna je wyposażōne we systym wrzeciōna skrzynki, systym ôdwrotny, systym ślizgowy i dwa lyńcuchy ôdciōnganio, jedyn lyńcuch ôdciōnganio linije elektrycznyj i jedyn lyńcuch ôdciōnganio linije danych, coby ôddzielać siylno i słabo elektryka, uniknōńć zakłōcanio i zapewnić akuratne dane.





Skłodo sie z serwomotora, reduktora harmōnicznego, jednozubowego akceleratora planetarnego, sprzyngōw itp. Autōmatyczny systym kōmpōnsacyje ôlejowego kamiynia mo rozdzielczość zasiylanio 0,001mm, coby zapewnić stabilność wymiarōw ôbrōbkowych.



Systym kōntrole to systym kōntrole szlifowanio niyznoleżnie ôbrobiōny ôd Liruite, z 15 'farbowym ekranym dotykowym interfejsym interakcyje ludzkij-masziny. wszyske elymynta elektryczne to znane produkty marki z poziōmym ôchrōny IP65 abo wyższym, niezawodnōm wydajnościōm, zarezerwowanymi interfejsami wejściowymi i wyjściowymi, interfejsym ôperacyjnym kōntrole ekranu dotykowego i wielojynzykowym wyświytlaczym tekstu do przetworzanio wejściowych parametrōw, mōnitorowanio przetworzanio i funkcyji kōntrole manualnyj; Dynamicznie pokozuj stan procesu szlifowanio i ustaw parametry przetworzanio na ekranie dotykowym, take jak wartkość gowy szlifowanio, wartkość skoku ôdwrotnego, pozycyjo skoku ôdwrotnego, tympo podanio i tympo podanio. Może tyż ryncznie ôbsudzać roztōmajte czynności masziny do szlifowanio, mōnitorować ôbrōbka i wyświytlać alarmy ô błyndach. Alarm ô błyndach je wyświytlany na interfejsie alarmu ô błyndach na ekranie dotykowym, a pōnkt błyndu może być wartko zidyntyfikowany bez zaznaczynie błyndu i wyświytlanie tekstu. Systym mo funkcyje manualnego i autōmatycznego przełōnczynio. Systym mo autōmatyczno funkcyjo naprawy geōmetrycznyj akuratności, coby zapewnić spōjność srogości szlifowanyj ôbrōbki. Szafa elektryczno kōntrolno może być piōnowo niyznoleżno abo umiyszczōno pod łōżkym







Maszina zawiyro systym smarowanio, systym filtracyje magnetycznyj itp. Separatōr magnetyczny do wtōrnyj filtracyje, ô pojymności filtracyje srogszyj aniżeli 50L/min, pojymności zbiornika ôleju 500L, regulowano tymperatura i niyznoleżno skrzynka zbiyranio układōw do łacnego usuwanio przefiltrowanych ôdpadōw. Zależnie ôd sytuacyje, do filtrowanio niy-magnetycznych substancyji idzie ôbrać filtr papiyrowyj taśmy, a chłodziarka ôleju może być użyto do utrzimanio stałyj tymperatury ôleju do szlifowanio. Ôsobliwo kōnfiguracyjo zaôpatrzynio podlygo wykazu urzōndzyń w ôzmym punktie.



Projektuj wyspecjalizowane ôprawy z regulowanym zakresym ôpraw i ryncznōm metodōm ładowanio i rozładowanio. Pozycjōnowanie ôpraw je niezawodne, łacne do regulowanio, a załadowanie i rozładowanie sōm wygodne i gibke. Pneumatyczne autōmatyczne ôprawy jak tyż autōmatyczne systymy ładowanio i rozładowanio mogōm być ôpcjōnalnie wyposażōne, a linijo produkcyje szlifowanio może być przipasowano podle wymogań kliynta. Ôsobliwo kōnfiguracyjo zaôpatrzynio podlygo wykazu urzōndzyń w ôzmym punktie.



1:15 lot doświadczynio w podszukowaniach i produkcyji maszin do szlifowanio
2:Honing ôprogramowanio ôperacyjnego maszin z niyznoleżnymi prawami włosności intelektualnyj
3: Motōr i elymynta elektryczne sōm pochodzōnce ôd europejskich abo japōńskich markōw
4:Niezawodność je uznowano bez rynek
5:Perfekt zespōł techniczny
6:Perfekt zespōł ôbsługi posprzedaży





1:Ôd 2010 roku, wysoko uznowany producynt maszin do szlifowanio na chińskim rynku.
2:Mōmy doświadczōny, mody i ôdpowiedzialny zespōł.
3:Mōmy perfekt zespōł techniczny. Sōm dumni z naszych produktōw.
4:Zapewniynie jakości! Przed dostarczyniym do kliynta dzioł nadzoru jakości fabryki ściśle kōntroluje jakość.
5: Przizwolać ekstra masziny i norzyńdzia do szlifowanio podle potrzeb kliynta do szlifowanio ekstra ôbrōbnych elymyntōw.



(1) Błōnd wyrōwnanio miyndzy wrzeciyniym szlifowanio a ôtworym ôbrōbki je za srogi.
Miara: Wrzeciōna, tuki kludzōncyj i ôtworu ôbrōbnego elymyntu winna być regulowano;
(2) Nadmierno siyła zaciśniyńcio abo niyprawidłowe położynie zaciśniyńcio ôprawy;
Miara: Reguluj siyła zaciśniyńcio abo pozycyjo zaciśniyńcio
(3) Niyrōwnomierno porowatość, wysoko tymperatura szlifowanio abo nadmierne ciśniynie szlifowanio;
Miara: Ôcyń proces i ustawić ciśniynie szlifowanio
(4) Niyrōwnomierno twardość i materyjo wewnyntrznego ôtworu ôbrōbnego elymyntu;
Miara: W czasie ôdlywanio wyeliminować twarde plamy na ôbrōbnyj czynści
(5) Niyrōwnomierne i niystykajōnce lifrowanie płynu chłodzōncego powoduje niyrōwnomierne ôgrzywanie i chłodzynie powiyrchnie wewnyntrznyj ôtworu;
Środki: Ôptymalizacyjo i regulowanie wielości i położynio spłukanio płynu chłodzōncego
(6) Błōnd ôkrōngłości ôtworu w procesie przed szlifaniym przekroczo I/4 przizwolynio na szlifowanie;
Miara: Ôcyńć stan ôkrōngłości stacyje nudnyj abo stacyje szlifowanio mocnyj pozycjōnowanio
(7) Pływajōnce połōnczynie gowy szlifowanio je za luźne, wartkość za wysoko, a mōmynt inercyje je srogi;
Miara: Przipasuj miara float do pōnktu, w kerym połōnczynie może autōmatycznie stać sie piōnowo
(8) Wartkość skoku je za wysoko, a szorstkość niy ma kwalifikowano.





(1) Kamiyń ôleju do szlifowanio je za ruby, a kludzōnco listka przeszkadzo mu;
(2) Problymy z jakościōm kamiynia ropy skutkujōm gibkim ściyraniym i słabōm formowaniym. Miynki kamiyń ropny może być ôbsudzōny infiltracyjōm siarki, coby poprawić jego trwałość;
(3) Błynd prostoty ôtworu procesu wyrzucanio przekroczo tolerancyjo;
(4) Honing pływajōnce łōnczynie niy ma elastyczne. Wpływo na anizotropijo gowy szlifujōncyj;
(5) Deformacyjo zaciśniyńcio ôbrōbki je znaczōnco;
(6) Nisko wartkość ôdwrotno szlifowanio i niyrōwnomierne lifrowanie płynu chłodniczego;
